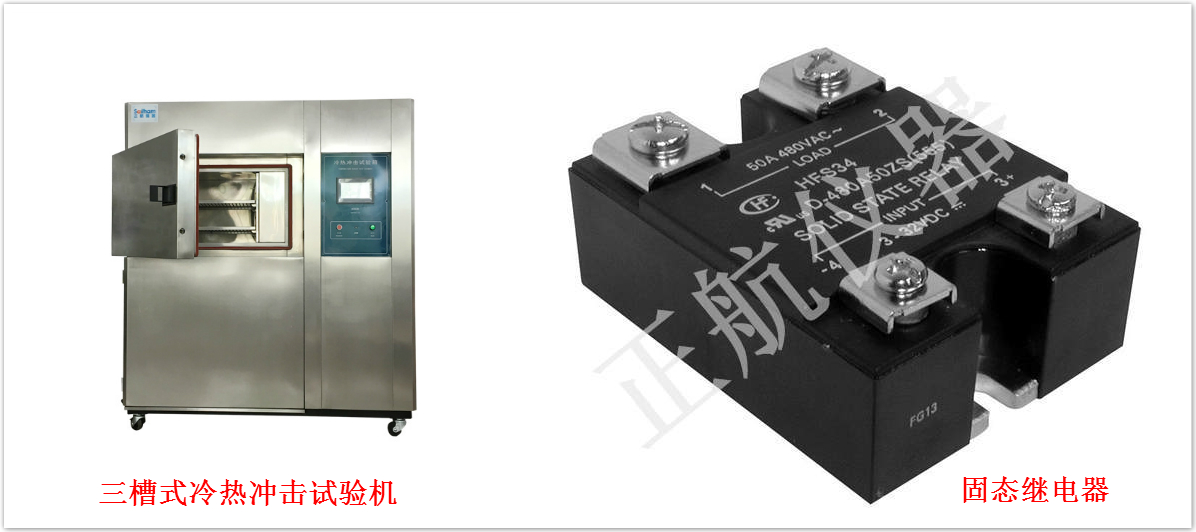

【三槽式冷熱沖擊試驗機配件】接近開關是如何接固態繼電器的呢？
可能一些朋友在購買了接近開關之后，對于如何安裝到線路當中，如何接已有的固態繼電器不是十分清楚，或者對于一些剛入行的新人來說，這些也不是十分清楚。
在連接之前，要先確定接近開關所需的電壓，如果是3線制確定其是PNP型還是NPN型。
接近開關分2線制、3線制、4線制；線制的接近開關在與固態繼電器相連接時，是串聯形式。
即（
三槽式冷熱沖擊試驗機主要配件）固態繼電器連接接近開關給它供電，接近開關另一端連接固態繼電器線圈，線圈無正負極之分。
線圈另一端接電源負極，線制的接近開關的線色一般為棕、藍、黑，棕色為正極，藍色為負極，黑色為輸出端。
NPN型的接近開關是低電平有效，黑色輸出端接負載，負載另一端接電源正極;PNP型的接近開關是高電平有效，黑色輸出端接負載，負載另一端接電源負極。
接近開關的負載可以是信號燈、固態繼電器線圈、PLC的數字量輸入模塊，PLC數字量輸入模塊一般分兩類：
1.公共輸入端為電源0V，電流從輸入模塊流出此時應選用NPN型接近開關。
2.公共輸入端為電源正極，電流流入模塊此時應選用PNP型接近開關。
注：線制的接近開關雖然多出一根線但是沒有剩余電流的干擾，工作更可靠。
