連續輸送設備散粒物料溫度的測定

連續輸送設備散粒物料溫度的測定
 1、 范圍
本標準規定了散粒物料溫度的測定方法。
本標準適用于現場測定連續輸送設備輸送的散粒物料的溫度，但不適用于低溫物料的溫度測定。
2、 引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準版本的可能性。
JB/T 9014.1—1999 連續輸送設備散粒物料性能術語及其分類
JB/T 9014.2—1999 連續輸送設備散粒物料物理性能試驗方法的一般規定
3、 方法要點
用熱電偶測定散粒物料的溫度。
4、 儀器和工具
a) 鎧裝熱電偶：帶不銹鋼保護套管，碰底型。物料溫度在600℃以下時用鎳鉻–考銅熱電偶；物料溫度在600℃以上時用鉑銠–鉑熱電偶；
b) 補償導線：鉑銠–鉑熱電偶配銅–銅鎳補償導線；鎳鉻–考銅熱電偶配鎳鉻–考銅補償導線，長度隨現場要求而定；
c) 毫伏計：便攜式。
5、 試驗步驟
5. 1 在輸送料流中測定
接好補償導線、毫伏計、熱電偶。停機，將鎧裝熱電偶由輸送設備的觀察窗口（或檢測孔）中插入被輸送的物料流中。在熱電偶插入料流中10min 后開始測定料流溫度，并記錄。每間隔10min 測定一次，共三次。
5. 2 在被輸送的料流中測定時，應測定出加料溫度和卸料溫度。測定加料溫度時，在距加料處1m內的料流中測定；測定卸料溫度時，在卸料處前1m內的料流中測定。
5. 3 在測定過程中，插入的鎧裝熱電偶嚴禁碰到輸送設備的運動構件，以免造成事故。在生產許可的條件下應盡可能停機進行測定。
5. 4 在料倉中進行測定
將鎧裝熱電偶從料倉的觀察口（或檢測孔）中插入料堆中，插入深度10~30cm，接好補償導線，毫伏計。在熱電偶插入10min后開始測定物料溫度，并記錄。每間隔10min測定一次，共三次。
5. 5 在料倉中測定時，至少應在不同高度、不同方位測定四點。
6、 結果計算

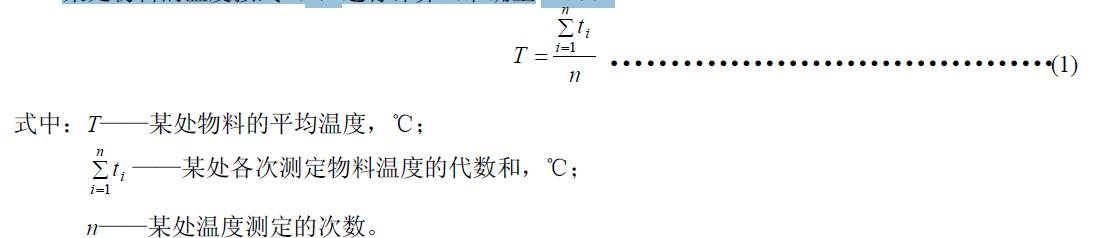

某處物料的溫度按式（1）進行計算（準確至1℃）：



7、 結果評定
取三次測定結果的算術平均值為該點的物料溫度。
取各點溫度的值（一般為進料溫度）作為報告值。
當現場物料溫度變化較大時，應根據實際情況確定測定次數、測定位置及時間間隔。并注明測定的溫度。
8、 試驗報告
按JB/T 9014.2—1999 中3.6的要求提出試驗報告
