一、體系的構造體系
❤ 體系選用$/S($rawser/Server)構造方法，共有三層體系構造，層為數據收集體系，從現場各類傳感器設備中收集數據，履行操控指令。
❤ 第二層為實時信息處理體系，由現場收集的數據及其有關信息寫人掛接在這一層的}3eb效勞器、數據庫效勞器。
❤ 并對數據進行計算、剖析等處理，將實時數據，前史數據等以}}eb的方法實時發布。
❤ 實時散布的信息經過網絡同第三層客戶端相連，客戶計算機能夠經過瀏覽器直接運用和監測。
❤ 本體系下位機選用可編程操控器，由于PLC不只能夠完結通常的邏輯操控，還具有了包含模擬量在內的數值處理和網絡通訊等功用，抗惡劣環境能力強，作業可靠性可靠特色。
❤ 該體系中挑選西門子公司的SIM}TIC 57-200CPLZI6型PLC，ns}szo單線數字溫度傳感器和電容式濕度傳感器。
❤ 系列CPU2I5型PLC具有兩種通訊協議；PPI通訊協議和自在通訊協議體系選用自在端口通訊協議運用上位機經過RS-485網絡，將中藥材倉庫的
高低溫老化箱及現場的別的實時參數由傳感器進人PLC，經處理后，送人上位檢查計算機。
❤ 本體系選用上位機連接通訊方法，即運用RS-485通訊網絡將PLC和一臺監控計算機連接起來，構成現場操控網絡。
❤ 依據PLC傳來的數據，上位監測機可完結實時監控，在線顯現各種參數，并且有前史曲線記載、毛病顯現、報警、報表生成及打印等功用。
❤ 該體系主要由以下幾大有些構成：cz)與監控現場交互信息的監控計算機c2)能夠向Internet供給信息效勞的Web效勞器，以及監控計算機與web效勞器之間的數據效勞器。

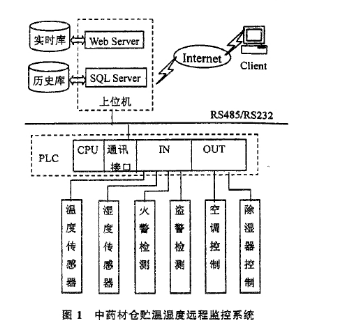

(3)客戶端計算機，能夠長途監控現場設備。長途監控體系的整體構造如圖1所下：
❤ 系嬌軟件規劃
❤ 高低溫老化箱操控的軟件規劃
❤ 體系啟動今后，操作人員可經過鍵盤向體系輸人設定的溫度和濕度規模體系經過溫度傳感器和濕度傳感器，測量中藥材倉庫內的高低溫老化箱，并與設定值相比較。
❤ 假如中藥材倉庫內的高低溫老化箱超出了設定規模，體系就輸出操控指令，接通相應的設備，例如空調、除濕器等；傍邊藥材倉庫內的高低溫老化箱小于下限或在設定規模內時，就堵截設備的電源。體系流程圖如圖z所示。
❤ 體系軟件功用規劃：關于監控計算機，要完結與下位機現場實時數據的實時通訊和數據庫的拜訪功用。監控計算機和數據庫效勞器之間的信息交流選用ODBC調用來完結。
❤ 選用Windows N'I'Server和InternetIn，ormation Server S.0構成W eb務器，挑選SQL Server 2000構成數據庫效勞器，以ASP方法完結Web與數據庫的動態數據處理。
❤ 用VB6.0編程完結與PLC之間實時數據的收集、轉化、處理用VB6.0的RDO目標模型，經過ODBC接口與數據庫效勞器進行信息交流。
❤ 收集程序每10秒更新一次收集的溫度，濕度和其它數據參數，每隔1秒鐘檢查數據庫是不是有新的信息要下到達下位機體系軟件功用如圖3所示。
